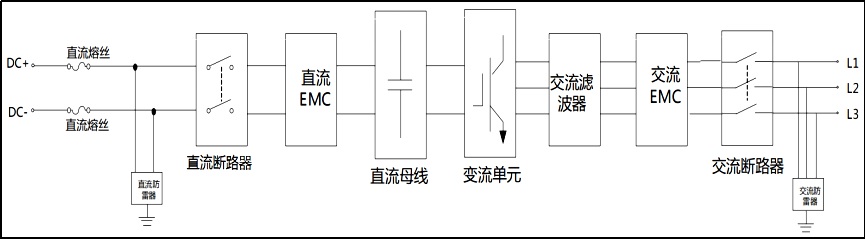

無縫并離網雙向儲能變流器通過三相半橋變換器，實現整流、逆變。整流輸出經EMI濾波器濾波后注入儲能電池。逆變輸出經LC濾波器輸出正弦波電壓，再由三相變壓器隔離升壓后并入電網發電。

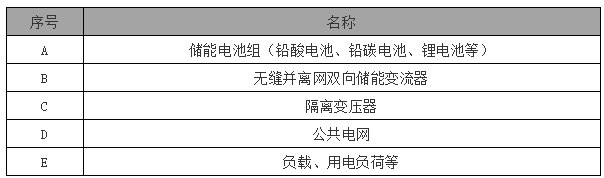

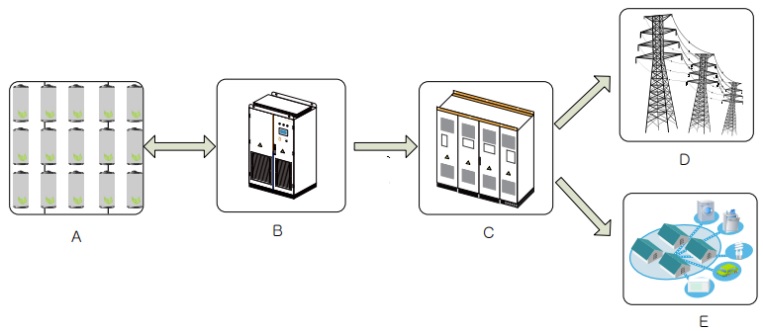

    500K-630K無縫并離網雙向儲能變流器交流側輸出為三相三線制輸出，在并網運行時需要在PCS與電網之間接入隔離交流變壓器，典型應用示意圖如下：

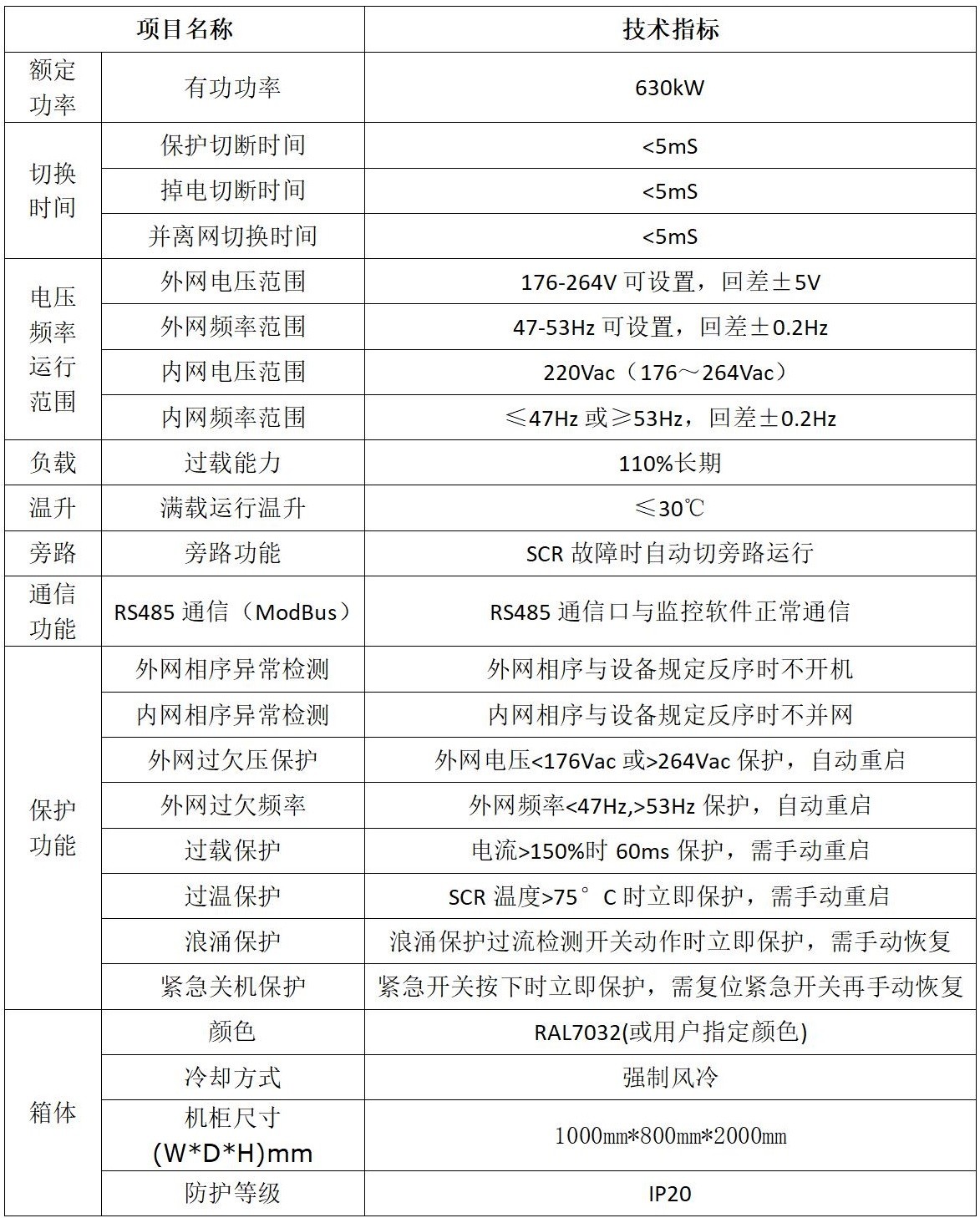

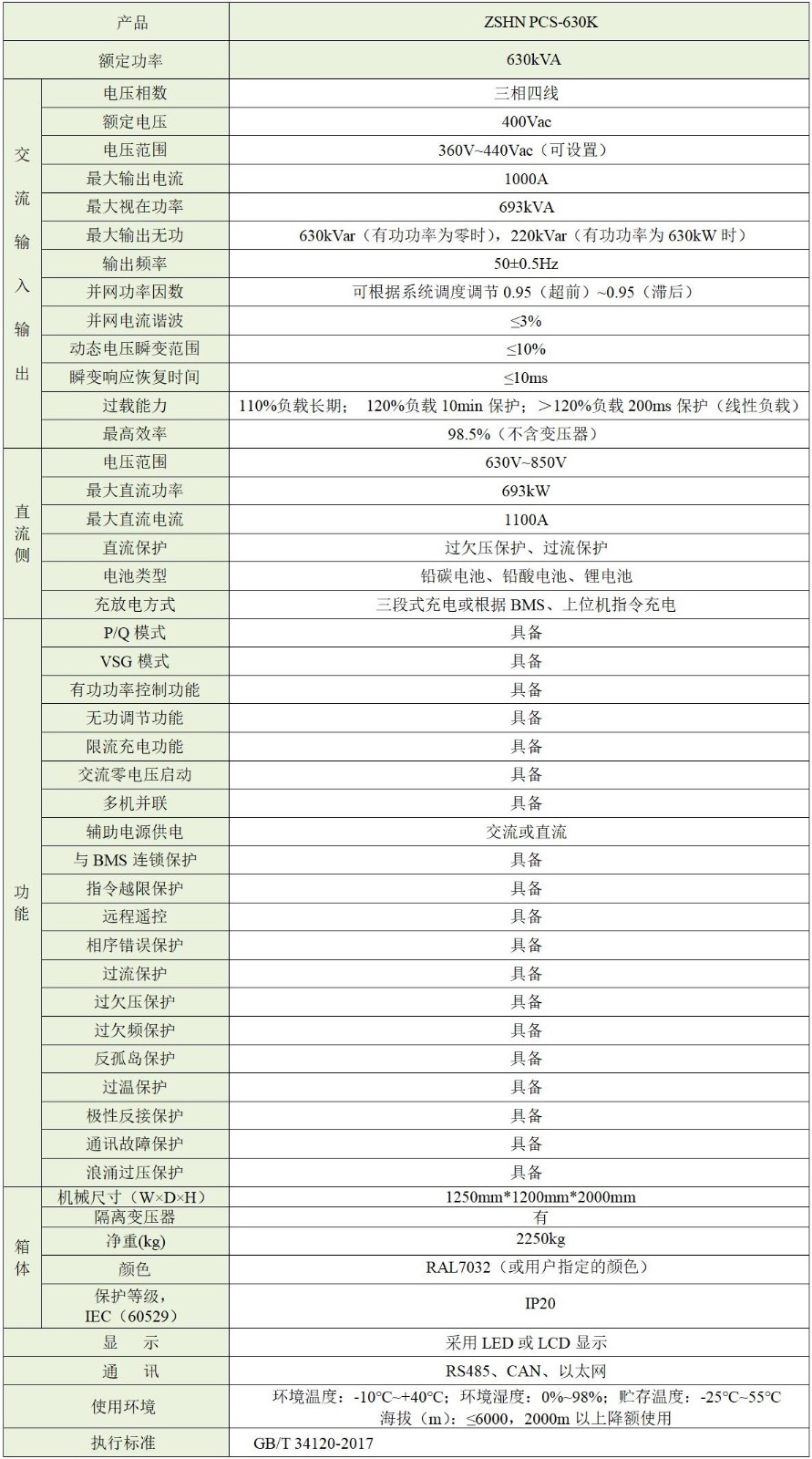

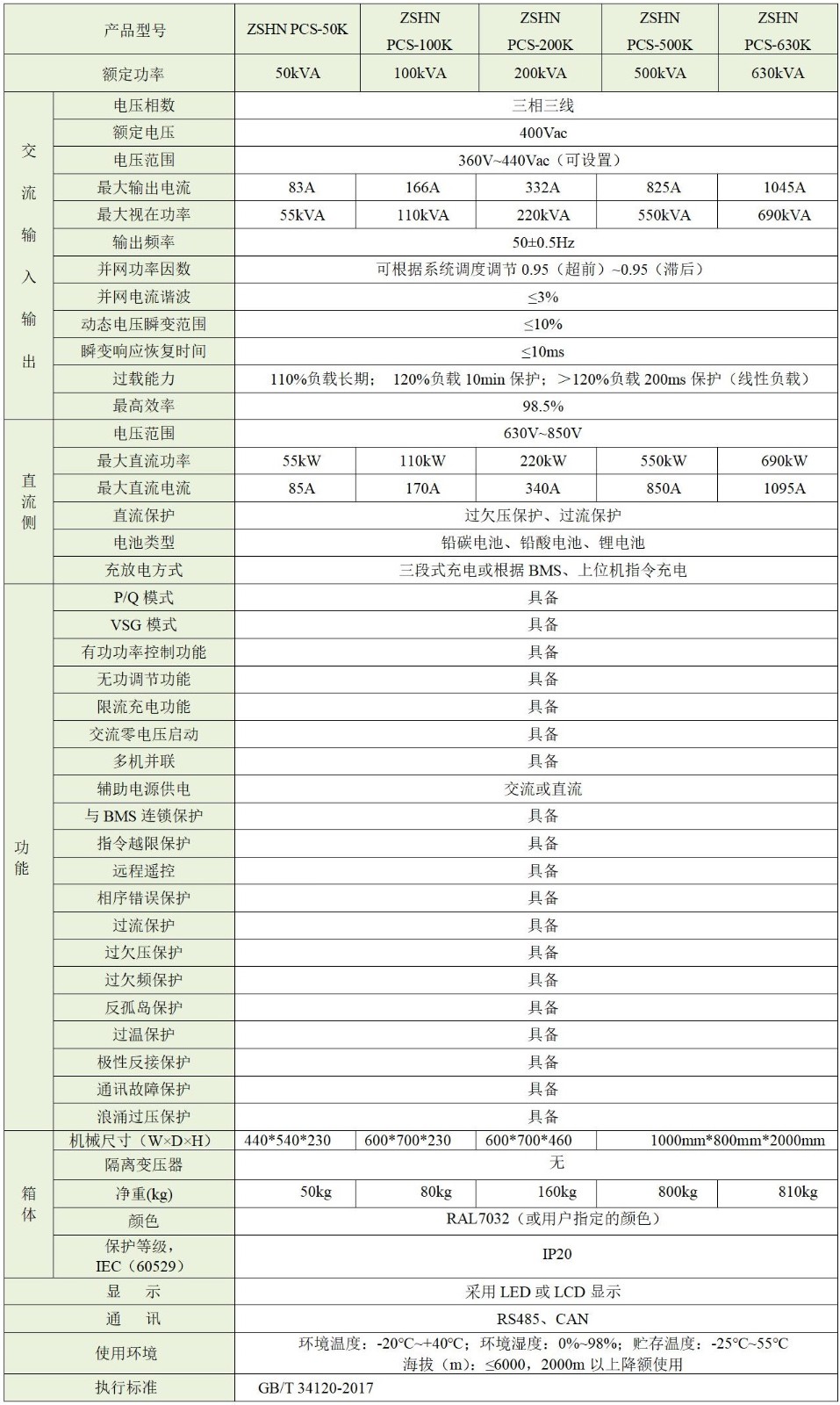

    儲能變流器采用了先進的數字控制技術，優化了控制性能,提高了系統可靠性，適合于不同電池充放電需要，模塊化設計，方便安裝和維護。其主要性能特點如下：

• PQ并網功能

• VF并網功能

• VF離網供電功能

• 電壓源并網功率控制功能(具有充放電控制功能)

• 電流源孤島檢測

• 并網PQ轉VF模式功能

• VF輸出電壓可設置

• 離網并聯功能

• PQ模式電網掉電自動轉VF模式

• VF模式離并網無縫投切功能

• 電壓源孤島檢測

• 蓄電池自動充電功能

• 蓄電池過/欠壓保護

• 蓄電池欠壓輔助電源自關斷

• 蓄電池欠壓充電自啟動

• 具備離網黑啟動，建立后備電源支撐

• 電池穩壓模式

• 電池電流控制模式

• 交流功率控制模式

• 電池按功率-時間曲線運行模式

• 關機按設置時間延時關斷負載電源

• 離網PQ模式、VF模式故障延時斷電池（延時時間可設置）

• 三電平逆變拓?fù)?，具備更高的效?/span>

• 具備高/低壓穿越功能

• 具備虛擬同步機功能

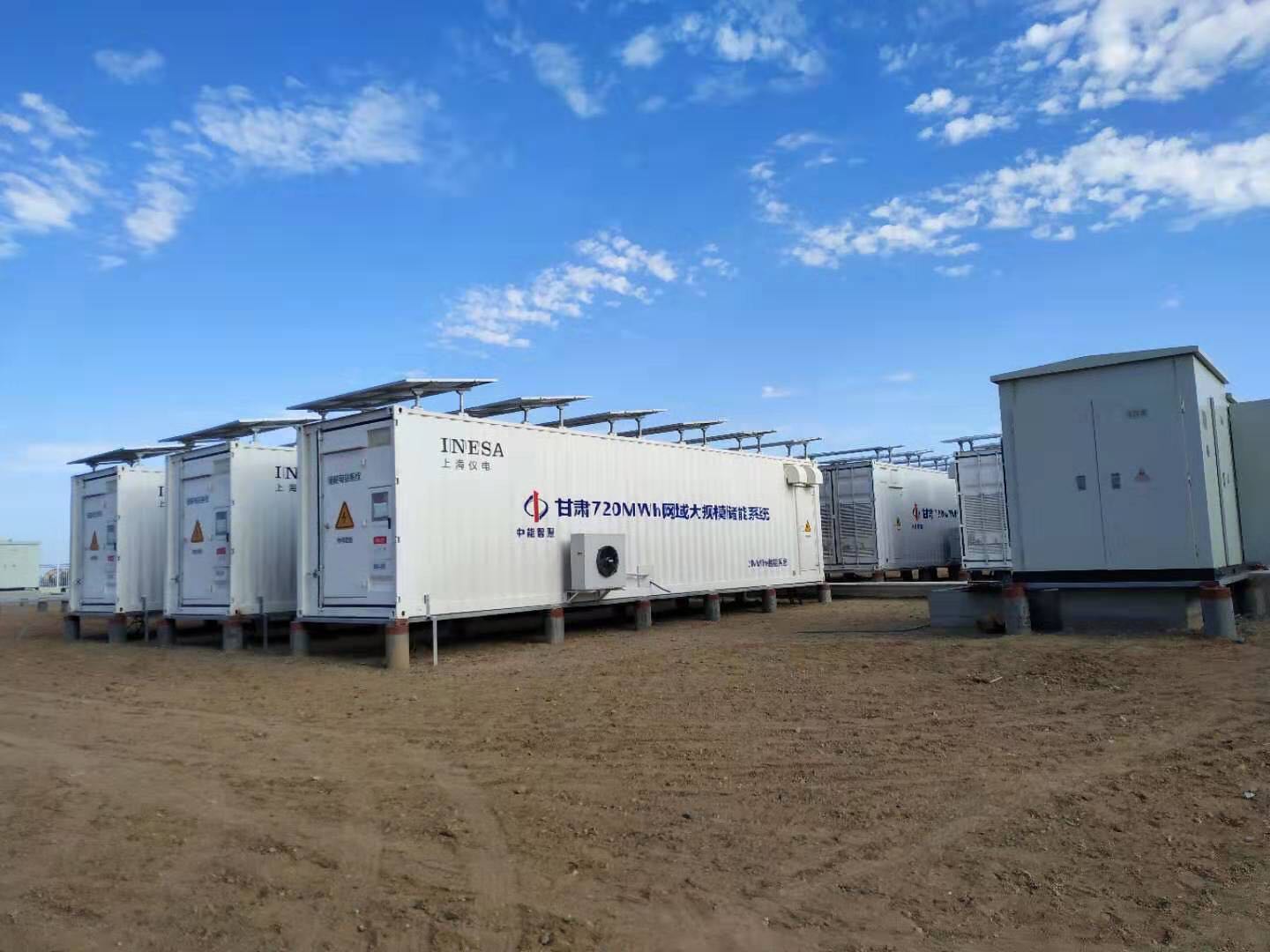

 儲能技術已被視為電網運行過程中“采-發-輸-配-用-儲”六大環節中的重要組成部分。系統引入儲能環節后，不僅可以有效地進行需求側管理，消除晝夜峰谷差，平滑負荷。有效地利用電力設備，降低供電成本，還可以促進可再生能源的應用，還作為提高系統運行穩定性、調整頻率、補償負荷波動的一種手段。所以，采用儲能技術具有重大戰略意義。

儲能變流器為電網與儲能電池之間提供了接口，實現對儲能電池系統的充放電。儲能變流器能夠應用在并網系統中，實現調頻、調峰、有功功率儲備、無功支持、能量搬移、新能源消納，同時也可以離網黑啟動建立電壓源支撐，為負載提供后備電源。

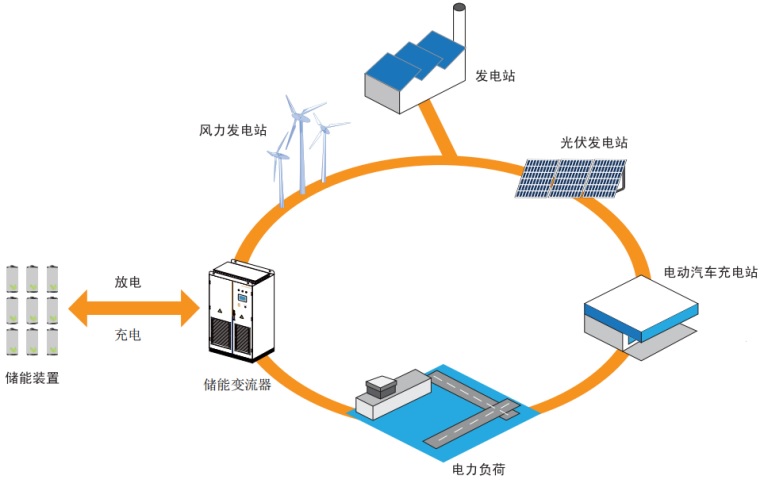

    引入儲能變流器的微網發電系統如圖所示。微網發電系統中的儲能環節能有效調控電力資源，平衡晝夜及不同季節的用電差異，調劑余缺，保障電網安全。
