APF有源電力濾波器裝置

時間:2022-01-17  閱讀:0次
1、APF產品概述


     武漢中為高科新能源有限公司從事有源濾波器研發、生產及銷售已經10年多,主要人員從事有源濾波器研發已經15年。電壓:200/400/690/1260V。

    主要人員于2011年底研發生產的有源濾波器(APF100A/400V,現場滿負荷輸出,電流畸變率從30%多降到1.8%,某污水處理廠),至今仍在安全穩定運行!

      武漢中為高科新能源有限公司APF產品質量可以做到免售后,免派人現場調試,免費質保3年。真正可靠、穩定、可用的有源電力濾波器。

中為高科有源濾波器特點:

  • 電流跟蹤速度高、紋波低、損耗低,瞬時響應時間50us,完全響應時間5ms;

  • DSP協同控制,精度高、速度快;

  • 諧波濾除率高,有效濾除能力97%以上;

  • 最高可濾除至50次諧波;(見泰爾認證報告)

  • 可設定諧波分次補償功能;

  • 諧波無功綜合補償,具有濾波優先、無功優先、只濾諧波、只補無功多種工作模式,治理3相不平衡,滿足各種配電系統補償需求;

  • 平衡補償功能,可平衡各相之間的負載電流;

  • 先進控制算法,適應各種復雜現場穩定運行;

  • 安全、可靠、抗干擾能力強;

  • 變流器模塊化設計,功率密度高、安裝維護方便;

  • 溫度超過有源濾波器溫度保護點自動限流輸出,溫度恢復后額定輸出,設備不停機;

  • 自動檢測CT相序,現場安裝CT相序不一致設備自動適應供電系統;

  • 對現場ABC相序無要求,自動檢測及適應;

  • 頻率跟蹤自適應,具有自動辨別頻率功能;

  • 具有瞬時過載能力;

  • 中性線濾波電流是相線電流3倍;

  • 有源濾波裝置和供電系統并聯運行,通過兩級硬件和一級軟件三級冗余保證本裝置在故障情況下,可靠的從供電系統快速切除,不影響其它設備的正常運行。

  • 輸出容量大,單柜輸出容量可達800A;

  • 可以多機并聯運行,滿足各種補償容量需求;

  • 輸出容量滿載后自動限流,無過載之憂;

  • 多重保護功能,嚴格熱設計,確保系統運行安全可靠;

  • 可選擇的源側電流或負載電流檢測方式,便于現場安裝;

  • 數字化控制,中文液晶顯示;

  • 故障自診斷功能;

  • 歷史事件紀錄功能;

  • RS485接口,標準MODBUS RTU通訊協議,遠程監控功能。具有遙控、遙測、遙信功能(既具有本體觸摸屏、也有遠程集控系統)

  • 有源濾波器核心器件IGBT采用絕緣間隙更大,絕緣能力更強的工業級模塊;

  • 有源濾波器模塊為工業現場專用;

    ?嚴酷電能質量環境下,高電壓畸變率下(如中頻爐)正常運行;

    ?獨立風道設計,注重防塵、散熱,滿足工業應用;

    ?耐沖擊、抗干擾性強、真正滿載輸出;

    ?智能調速風機散熱,獨立風道設計,散熱好;

    ?美國TYCO接觸器,更耐沖擊,可通過更大沖擊電流。

  • 設備具有自動休眠功能;

    ?供電系統中諧波含量低時,設備自動進入休眠狀態,設備僅核心控制板供電,功耗僅幾十瓦,以200安有源濾波器為例,若其效率為97%,若全天候運行,每小時耗電量為4度左右,每天的耗電量為100度左右,若具備休眠功能,可極大減少設備自身損耗,一年下來節能相當可觀,現在市面上有源濾波器很少具備此功能,這也是中為高科有源濾波器獨有功能。

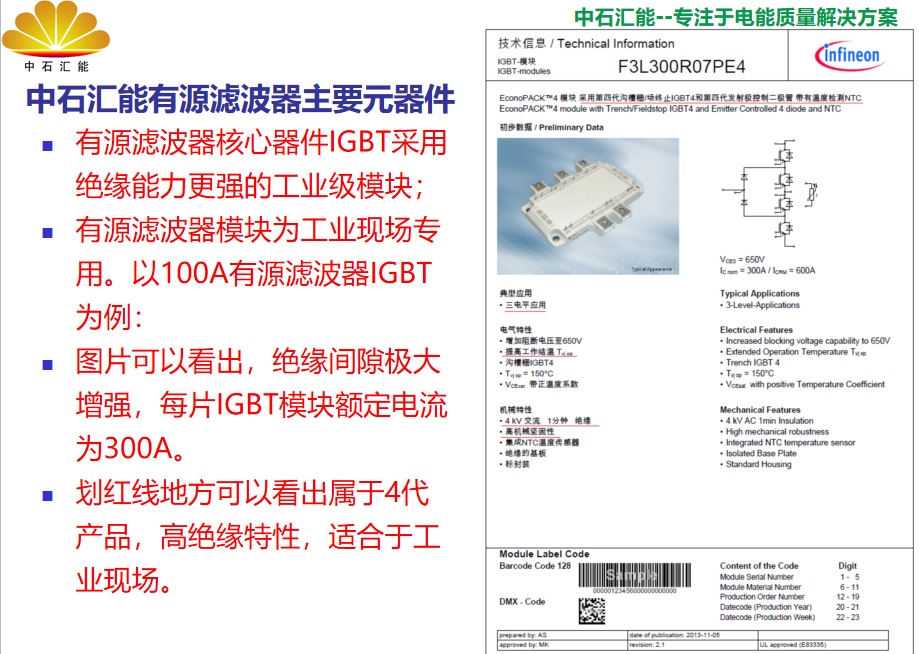

中為高科有源濾波器核心器件IGBT:


undefined


2、諧波危害
  • 降低功率因數,降低電力設備容量,增加電力損耗;

  • 導致配電系統共振,危及供電系統安全;

  • 導致無功補償設備無法正常運行甚至燒毀;

  • 引起繼電保護設施的誤動作,導致意外斷電;

  • 增加電機振動,影響產品質量和電機壽命;

  • 導致變壓器、線路、電機過熱,加速設備絕緣老化;

  • 延緩電弧熄滅,影響斷路器的分?jǐn)嗳萘浚?/p>

  • 增加系統電壓峰值,降低絕緣介質壽命;

  • 導致中線過載,甚至引發事故;

  • 導致電力計量儀表誤差;

  • 干擾鄰近的電力電子設備、工業控制設備和通訊設備

undefined

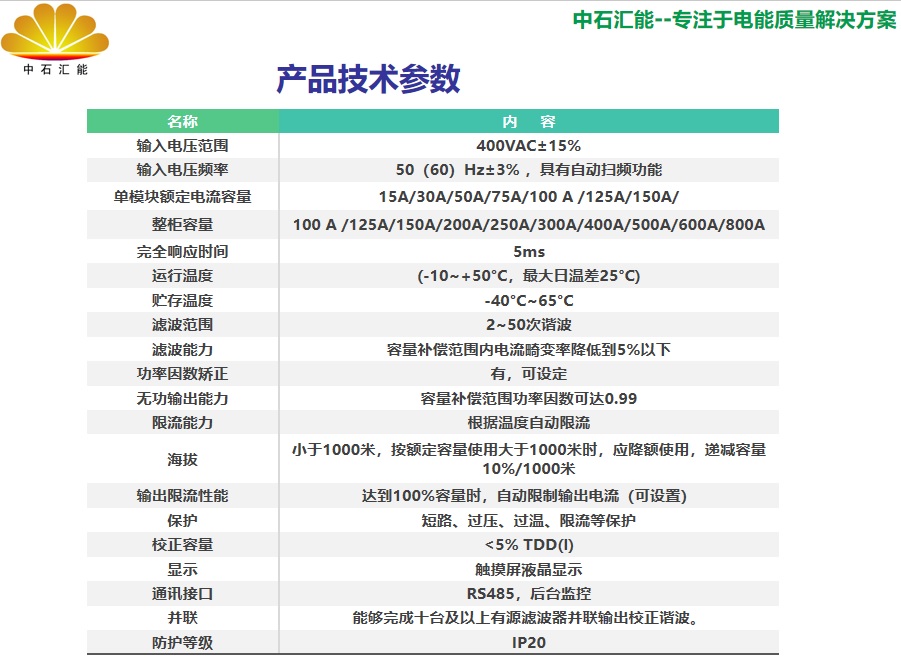

3、型號參數

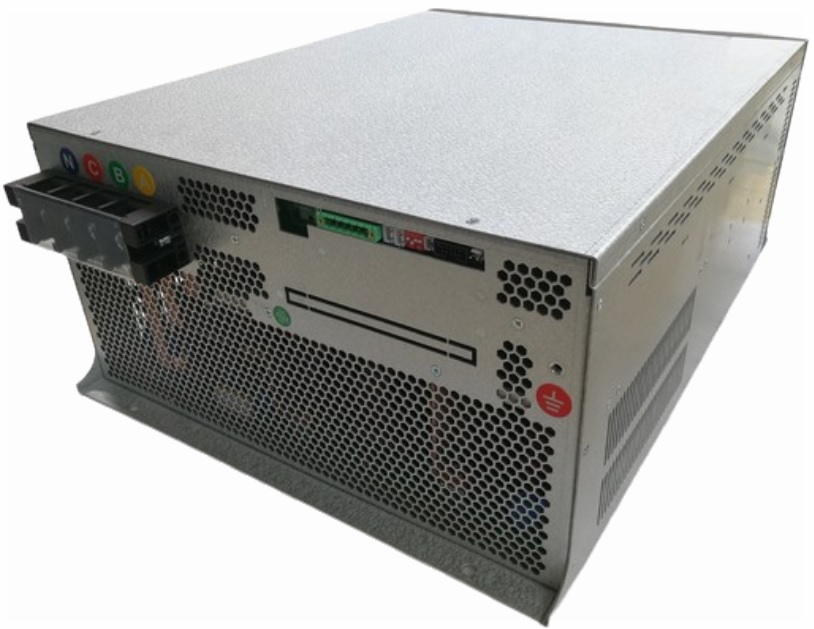

(單模塊15A-150A全系列產品)

   ZWGK APF 有源電力濾波器已廣泛應用于工礦企業、半導體行業、醫院、金融、地鐵、軌道交通、基礎設施、商業中心、油氣開采、電信、機場港口和大型物流設施以及數據中心等眾多行業場合的諧波治理。

undefined

*以上數據為參考數據,若有變動以實物為準
