負荷概況

主要負荷為單相開關電源。3次諧波嚴重超標，LED顯示屏閃屏，設備保護跳閘等故障，影響其它負荷正常使用；中線電流過大，中線發熱，有嚴重的火災隱患。

治理措施

治理措施為諧波源前端母線配置2臺75A、400V、三相四線ZWGK APF有源電力濾波器。

治理效果

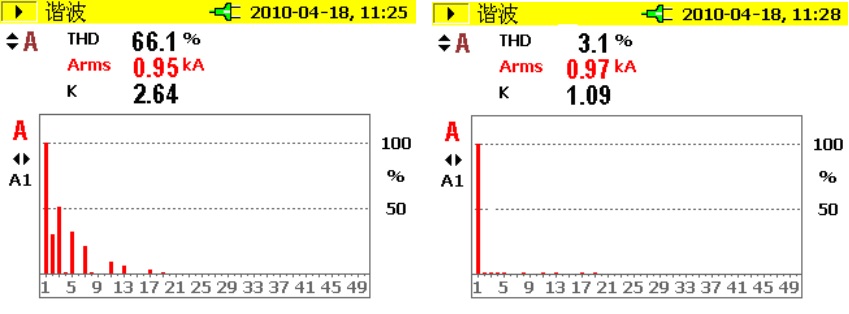

從濾波柱狀圖比較可以明顯看出，投入APF有源電力濾波器后諧波電流畸變率THD=66.1%減小到THD=3.1%，諧波引起的現象如LED閃屏現象、電纜發熱等問題徹底解決，所有負荷正常運行。

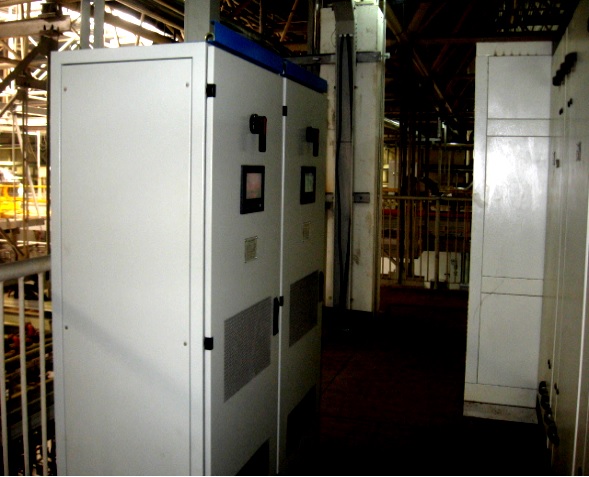

運行現場
